18강 _ Pathfinder

** Pathfinder **
패스파인더란 ?

2개이상의 겹친부분이 존재하는 객체들을 연산을 통해서 새로운 객체로 만들어 준다.

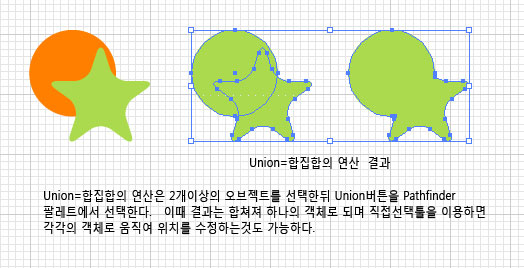

① Union : 합집합의 연산으로 2개이상의 객체를 하나로 합친다. 이때 합치는 아이콘을 누른후에 옆의 Expand버튼을 누르면 수정하기 어려운 완전체로 전환된다.
Expand버튼을 누르기 전에는 직접 선택툴을 이용하여 위치나 포인트 수정이 가능하다

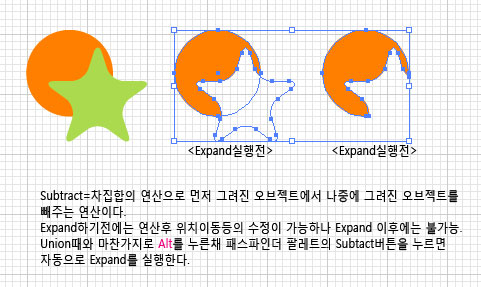

② Subtract : 차집합의 연산으로 먼저그린 객체에서 나중에 그린 객체를 빼주는 연산을 한다. 역시 옆의 Expand버튼을 누르면 수정하기 어려운 완전체로 전환된다.
Expand버튼을 누르기 전에는 직접 선택툴을 이용하여 위치나 포인트 수정이 가능하다

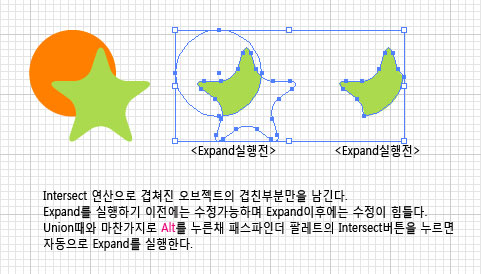

③ Intersect : 교집합의 연산으로 겹쳐진 객체중 공통부분만 남겨주면 아이콘을 누른후에 옆의 Expand버튼을 누르면 수정하기 어려운 완전체로 전환된다.
Expand버튼을 누르기 전에는 직접 선택툴을 이용하여 위치나 포인트 수정이 가능하다

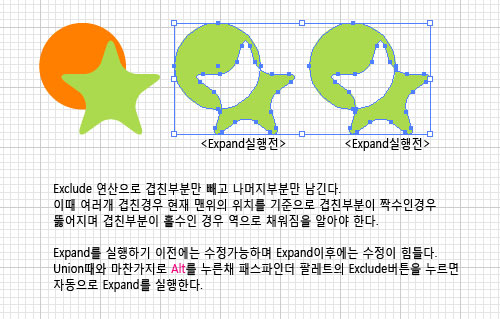

④ Exclude : 교집합의 여집합의 연산으로 겹쳐진 객체만 빼고 나머지를 남겨주며 아이콘을 누른후에 옆의 Expand버튼을 누르면 수정하기 어려운 완전체로 전환된다.
Expand버튼을 누르기 전에는 직접 선택툴을 이용하여 위치나 포인트 수정이 가능하다

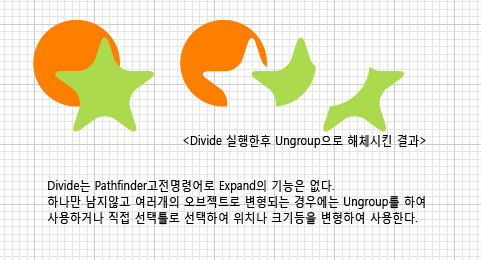

⑤ Divide : 패스파인더의 기본 명령어로 겹친부분을 기준으로 모두 분리를 한다.
Expand를 사용하지 않아도 되나 Divide를 실행한 이후에는 객체가 모두 Group로 묶여져 있으므로 Ungroup을 통해 그룹을 풀어주어 각각의 객체로 만들어 사용하면 편리하다.

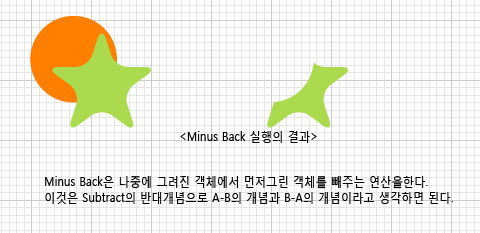

⑥ Minus Back : Subtract과의 반대 개념으로 먼저그린 객체에서 나중에 그린 객체를 빼주는 차집합의 연산을 하며 Expand는 사용되지 않는다.



[자료제공 : Dr.Koh]
